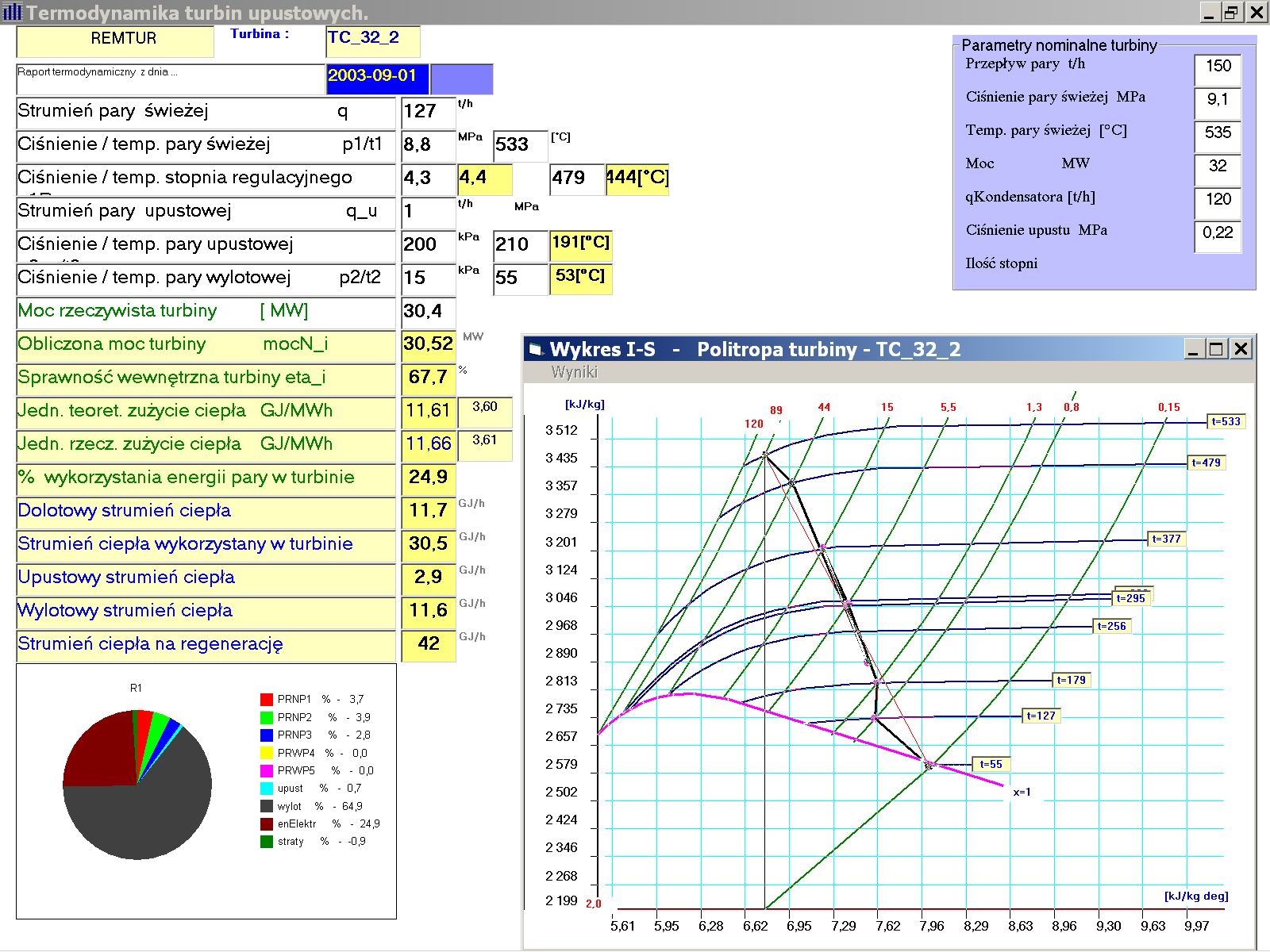

Przebieg politropy na wykresie I-S jest bardziej skomplikowany przy turbinach kondensacyjno-upustowych. Jeżeli jeszcze występują w układzie podgrzewacze regeneracyjne wówczas należy przedstawić dodatkowo schemat Hirna.
